Кожух защитный

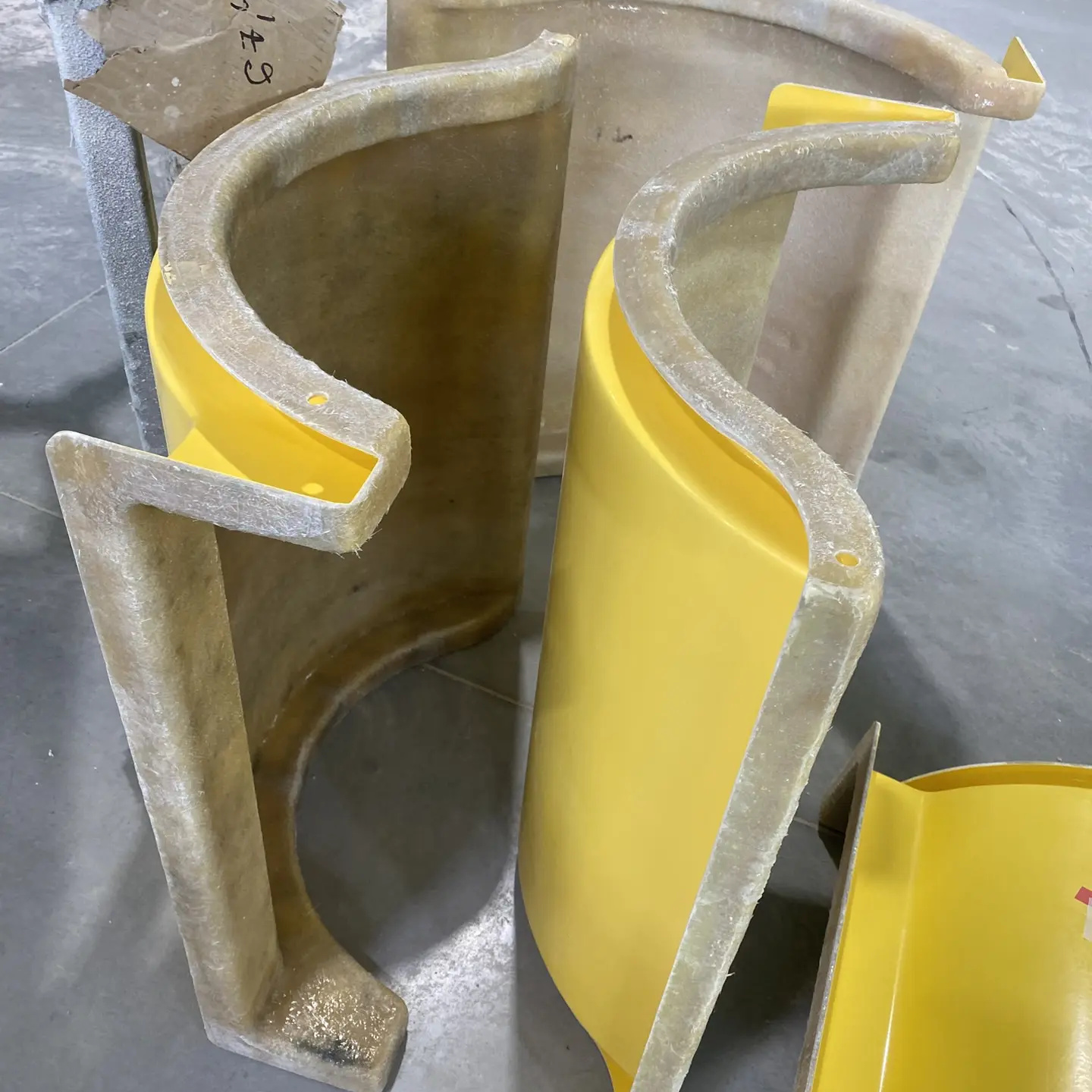

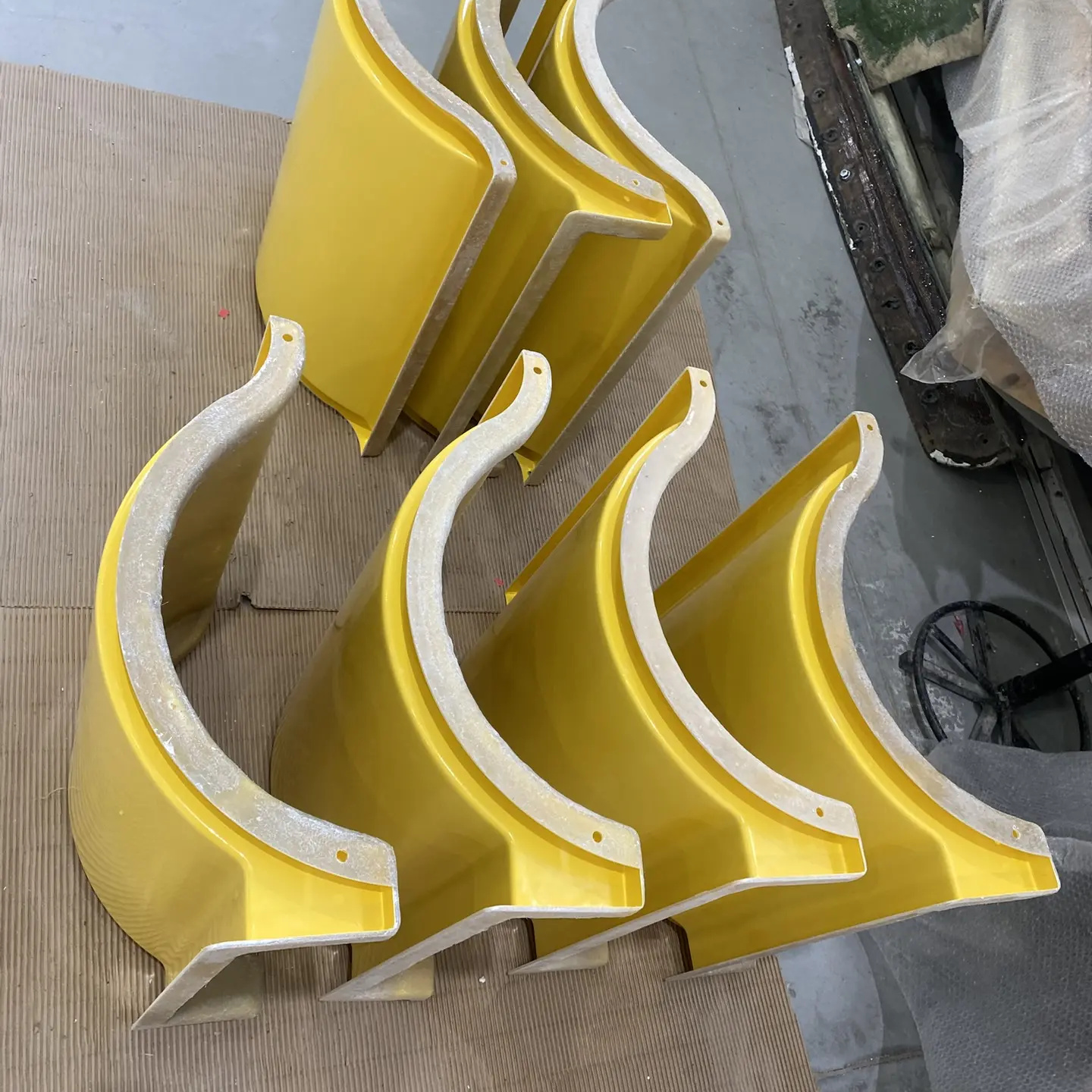

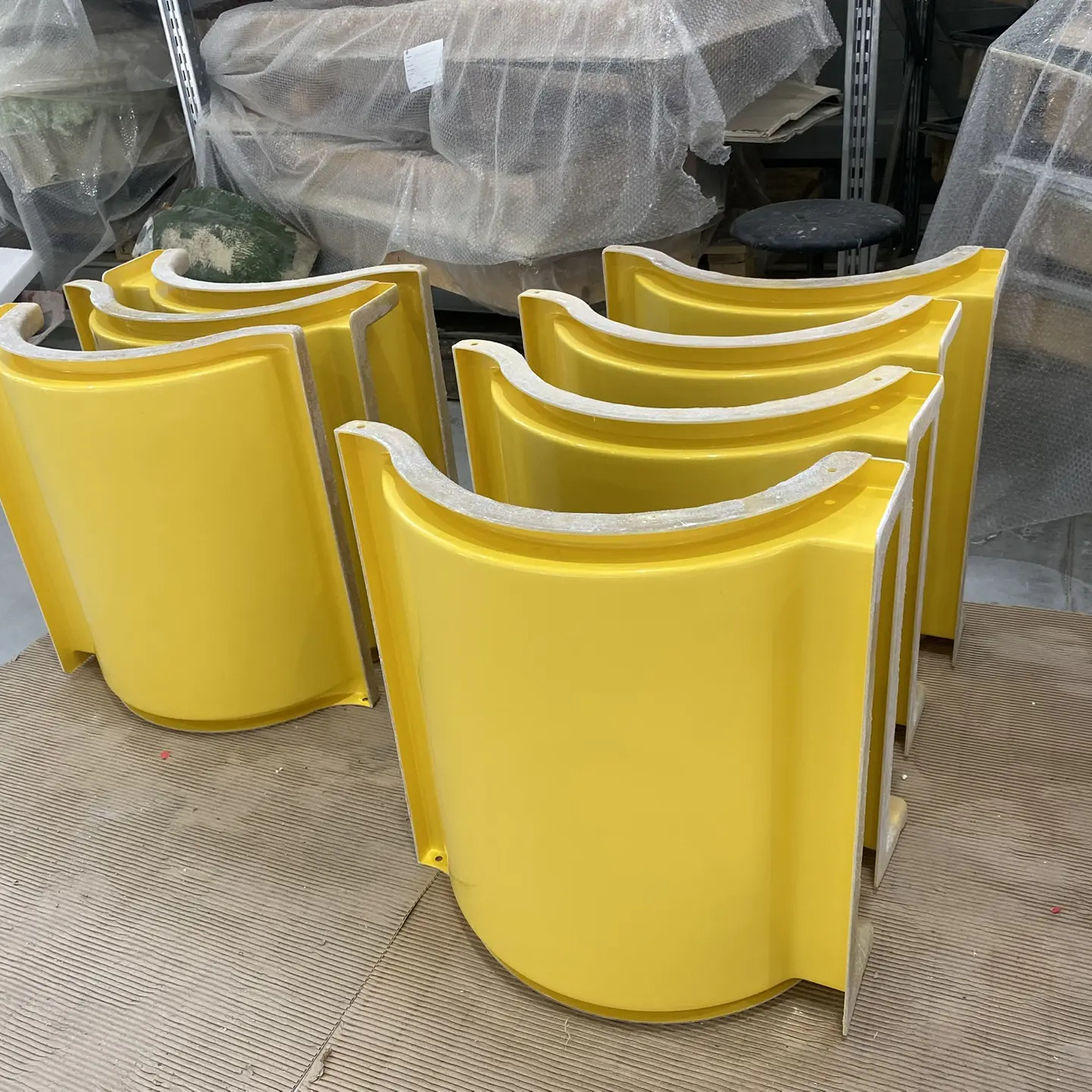

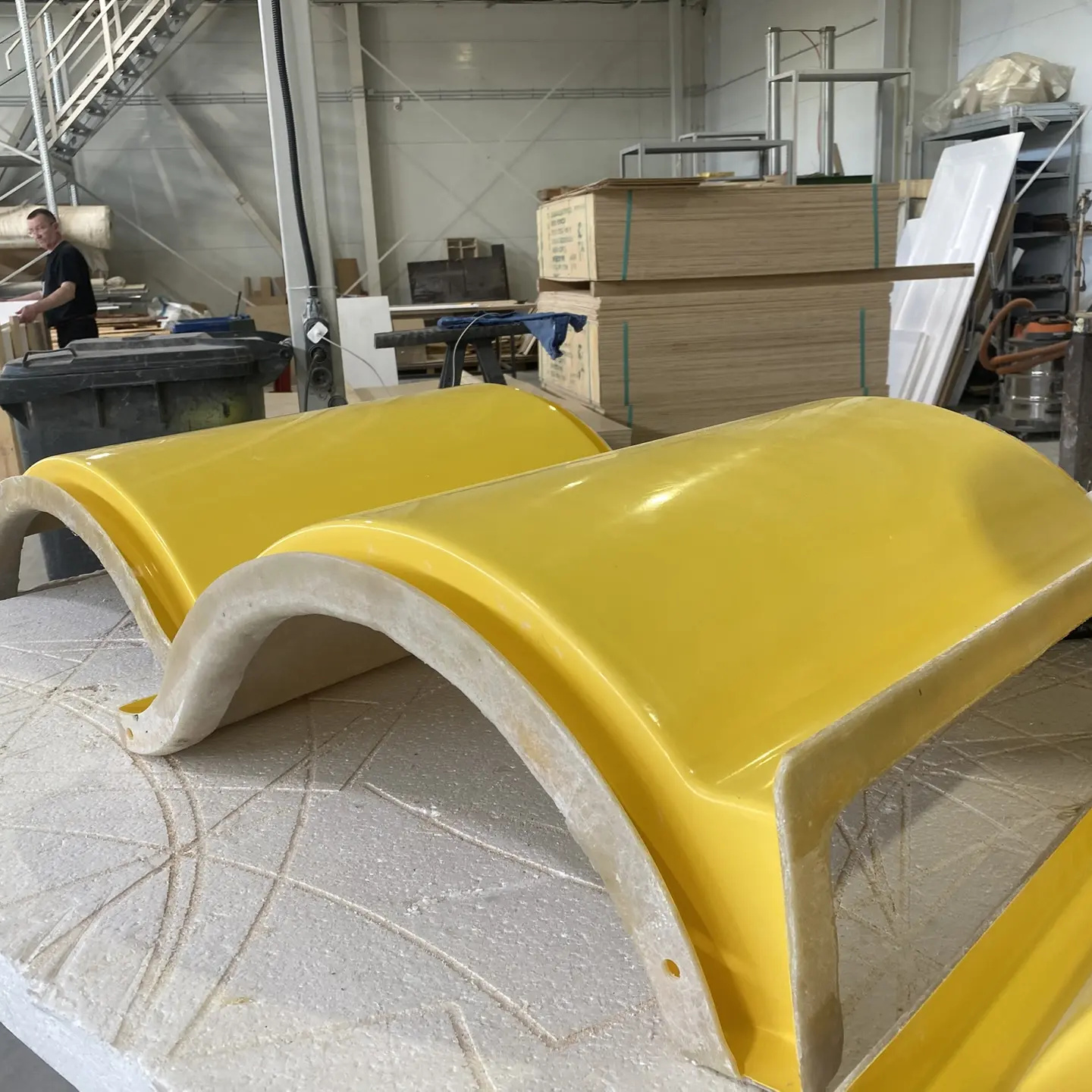

Кожух защитный из стеклопластика — формованное изделие с гладкой наружной стороной и необработанной серой внутренней стороной. Деталь изготавливается по матрице, имеет изогнутую форму и используется как защитный кожух для закрытия узлов, элементов оборудования или конструктивных частей изделия. Наружная поверхность выполнена в желтом цвете RAL 1018.

Габаритные размеры по чертежу указаны для справки. Основные размеры изделия: длина 660 мм, общая ширина 673 мм, внутренняя ширина 590 мм, высота 610 мм, боковая высота 155 мм. В сечении также указаны размеры 158,5 мм, 155 мм, 40 мм, 35 мм, 18 мм, 100 мм, 280 мм и 305 мм. Радиусы формы: R280, R270, R255, R223,5 и R135. На отдельных участках предусмотрены скругления R7 и R3,5.

Изделие имеет 4 отверстия. Для отверстий указано исполнение Ø11 H14, допускается H14, h14 ± IT14/2. Все размеры и отверстия выполняются согласно чертежу и 3D-модели изделия.

Наружная сторона кожуха гладкая, желтая, формуется по матрице. Необработанная внутренняя серая сторона, включая поверхность фланцев, может быть дополнительно обработана фрезой. Допускается неровность внутренней поверхности не более 1 мм, а в местах перехлеста стекломата — не более 15 мм.

Толщина стенки детали составляет 3,5 мм ±1 мм, в местах перехлеста стекломата — 3,5 мм +1,5 мм. Электрическая прочность изоляции должна выдерживать без пробоя и поверхностного перекрытия напряжение 9,5 кВ в течение 60 секунд. Потенциал прикладывается между внутренней и наружной стенкой поверхности детали.

Удельная плотность материала должна быть не менее 1600 кг/м³. Деталь рассчитана на длительно допустимый рабочий температурный диапазон от -65 до 130 °C. Материал, из которого изготавливается кожух, не токсичен, не взрывоопасен и относится к группе трудногорючих материалов.

Не допускается расслоение материала по торцам, пористость в фактуре инородных тел внутри детали, а также сколы и трещины на поверхности. Торцы после механической обработки покрываются бесцветным электроизоляционным лаком ЛБС-1 ГОСТ 90178.
