Мастер-модель из стеклопластика 850x691x730 мм

Мастер-модель из стеклопластика — объемное изделие сложной формы, предназначенное для изготовления серийных деталей методом ручной формовки по стеклопластиковой матрице. Конструкция разработана по 3D-модели заказчика и используется в качестве капота для техники или специализированного оборудования. Изделие имеет гладкую лицевую поверхность и предусматривает нанесение фирменной аббревиатуры.

Габариты изделия составляют 850×691×730 мм. По чертежу предусмотрены радиусы скругления R150 мм, а также крепежные элементы и технологические отверстия, необходимые для последующего монтажа. Общая длина капота составляет 850 мм, ширина по передней и задней части достигает 730 мм, высота — 691 мм.

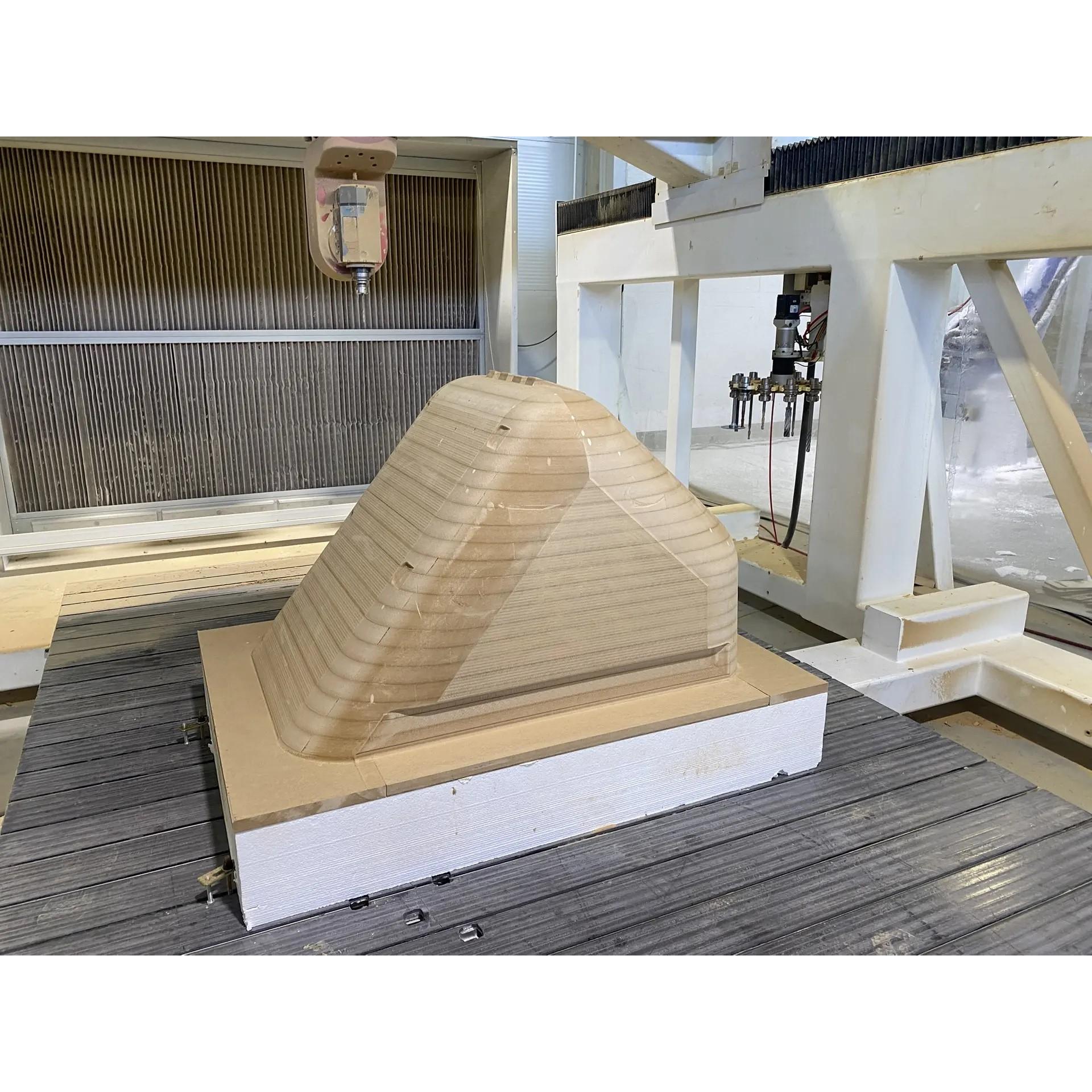

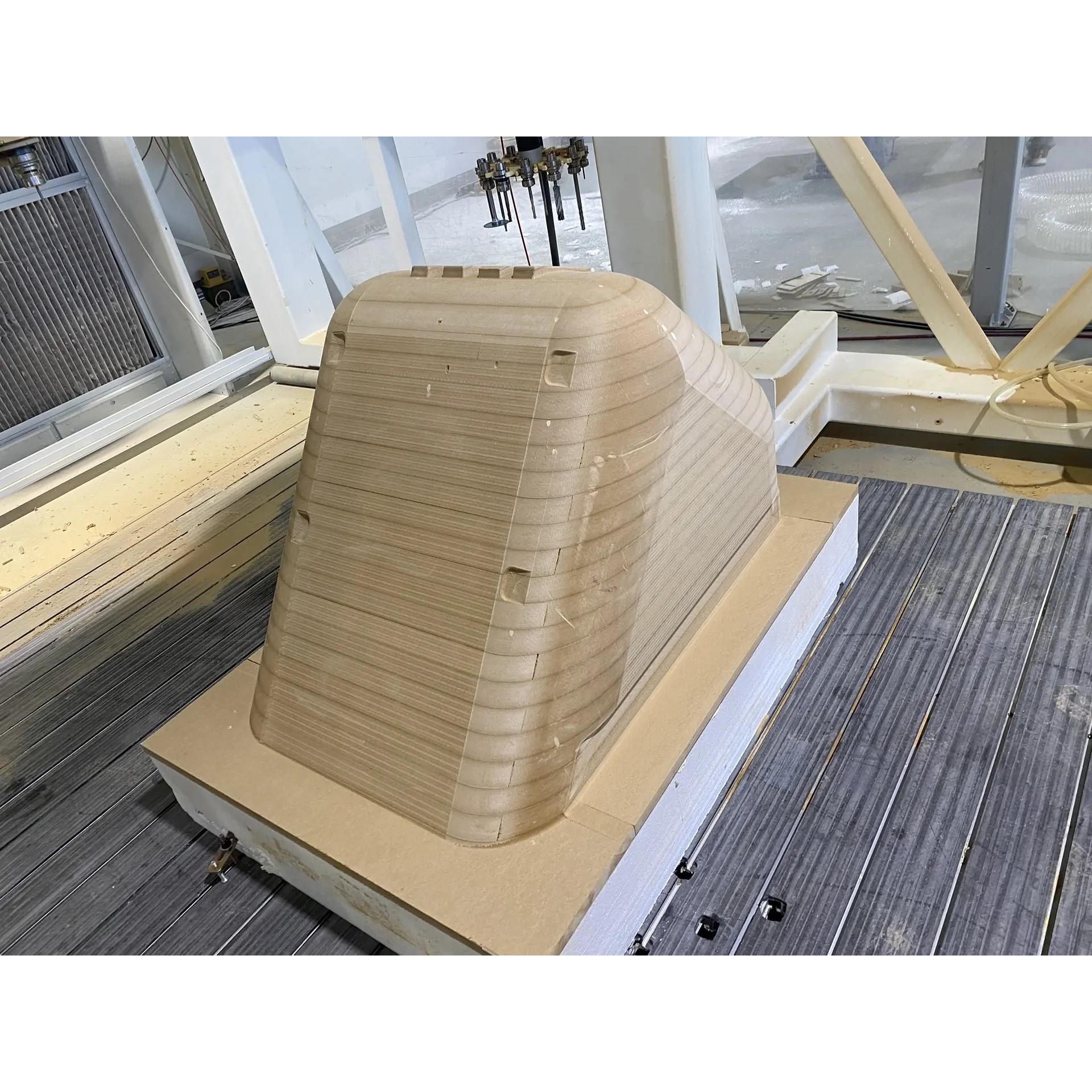

Изделие изготавливается из стеклопластика толщиной 5 мм. Формирование выполняется по стеклопластиковой матрице, которая предварительно создается по мастер-модели. Мастер-модель фрезеруется на ЧПУ-станке из листового МДФ по предоставленной заказчиком 3D-модели.

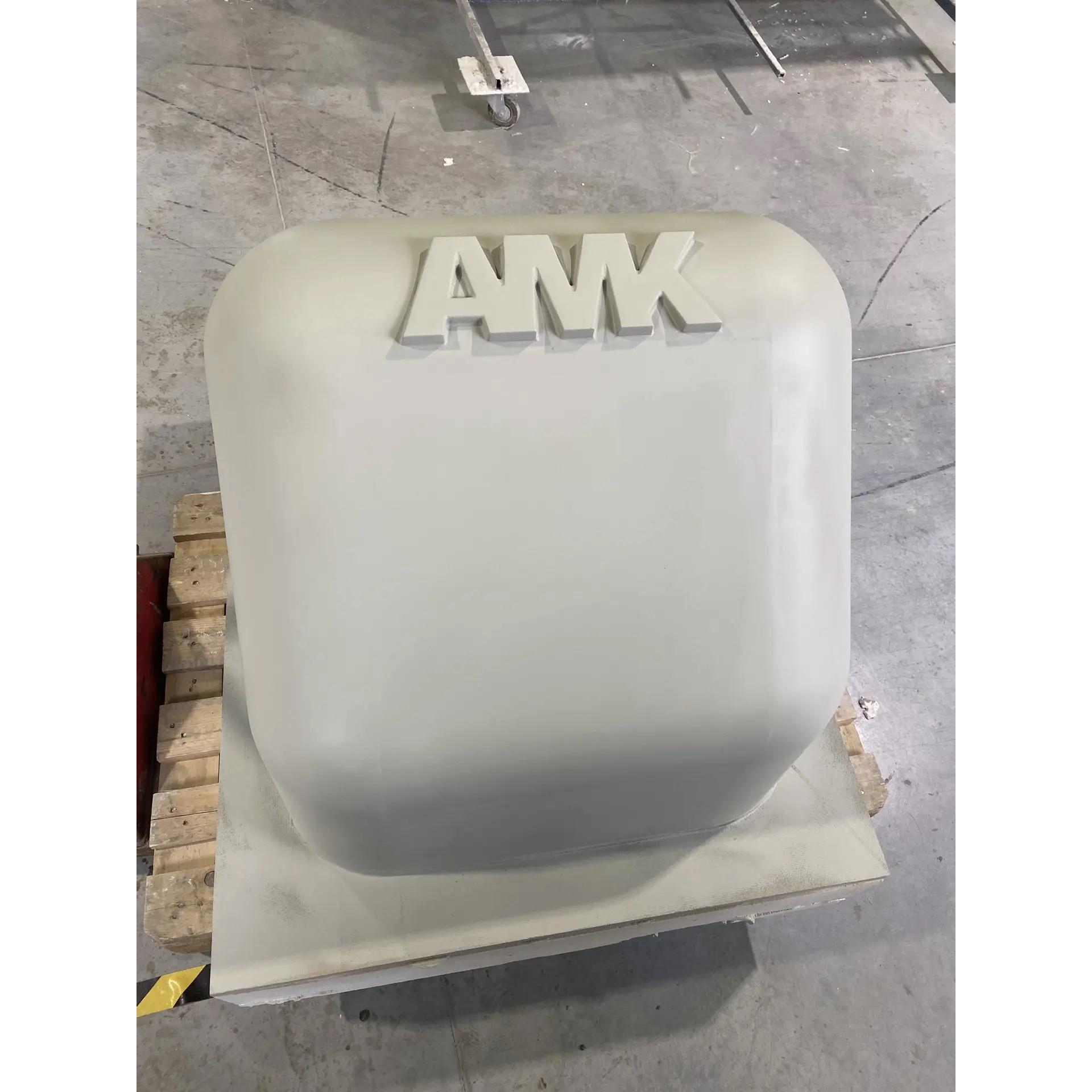

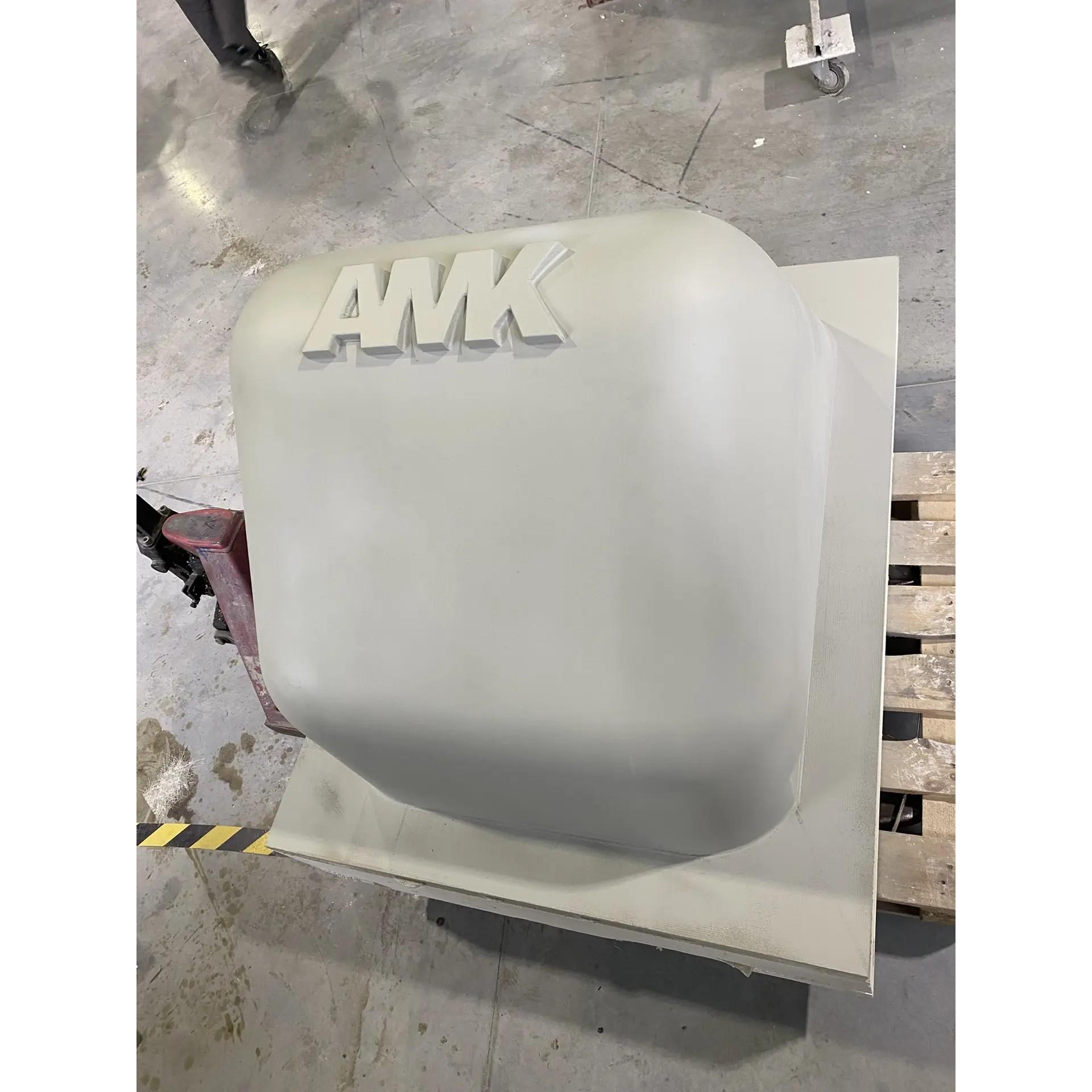

Лицевая сторона изделия выполняется гладкой, обратная сторона остается необработанной. Дополнительно предусмотрено окрашивание: основная поверхность капота окрашивается в цвет RAL 5015 (синий), а выпуклая аббревиатура АМК окрашивается в RAL 9005 (черный).

Шероховатость поверхности может быть выполнена в различных вариантах: необработанная, шагрень, гладкая, вышкуренная или зеркальная. В данном проекте основной акцент сделан на гладкую внешнюю поверхность для получения качественного внешнего вида изделия.

Допуск отклонений размеров составляет ±5 мм. Изделие может поставляться без сборки, с частичной либо полной сборкой в зависимости от требований проекта. Для транспортировки предусмотрены варианты пузырьковой или жесткой упаковки.

Технология изготовления предусматривает ручную формовку, вакуумную инфузию или напыление стеклоровингом. Метод ручной формовки не позволяет полностью регулировать массу изделия и обеспечивать одинаковую толщину по всей поверхности, что является особенностью данной технологии производства стеклопластиковых деталей.
